建立和編輯簡單物件

在本節中您將開始建立圖稿。首先要建立標誌的矩形部分,接下來將繪製物件,以及修改其形狀和大小。


繪製簡單形狀
在這個部分要使用「矩形」工具繪製簡單形狀,並用「物件」面板修改其大小,也將使用「縮放」工具增加物件的檢視百分比。

1
在 FreeHand 中保持開啟 mylogo.fh11 檔案,按一下「工具」面板中的「矩形」工具。



如果看不到「矩形」工具,應該會看到「多邊形」工具。如果是這種情況,按住「多邊形」工具以顯示工具彈出式選單,然後選取「矩形」工具。有彈出式選單的工具會在右下角顯示一個小的箭號。



2
在文件頁面上以對角方向拖曳「矩形」工具繪製矩形,但不要放開滑鼠按鈕。



3
按住滑鼠按鈕,同時按住鍵盤上的空白鍵,然後再度移動滑鼠指標。
矩形會和指標一起移動,但大小不會調整。這個功能讓您可以在繪製矩形時變更其位置。
4
放開空白鍵以繼續繪製矩形,完成繪圖時放開滑鼠按鈕。不要擔心矩形的確切大小。
放開滑鼠按鈕時,矩形在「文件」視窗中顯示為已選取。在 FreeHand 中選取簡單形狀時,其周圍會出現四個選取控點。
提示︰ 在本教學課程中,如果您不小心取消選取物件,需要加以重新選取,使用「指標」工具按一下該物件。



5

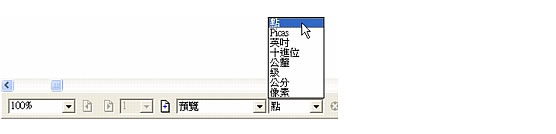

如果在「狀態」工具列上的「單位」彈出式選單 (Windows) 或「文件」視窗底部 (Macintosh) 沒有選取「點」作為度量單位,請加以選取。



6
如果未顯示「物件」面板,請選取「視窗>物件」。

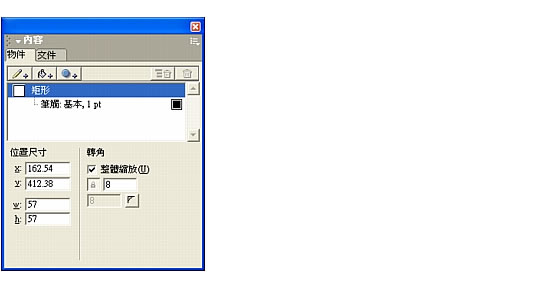

「物件」面板的上半部會顯示「內容」清單,這個階層式的清單含有所選取物件的內容。目前已選取了「矩形」項目,包含一個內容:筆觸。所選取內容的屬性會出現在「物件」面板的下半部。「物件」面板下半部的內容會隨著「內容」清單中選取的內容而邊更。
7
在「物件」面板的下半部,將寬度和高度設定為 57,然後按 Enter 鍵 (Windows) 或 Return 鍵 (Macintosh)。
8

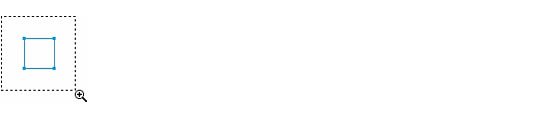

按一下「工具」面板中的「縮放」工具,並在矩形四周拖曳圈選 (或矩形選取範圍)。這讓您可以在工作時將矩形看得更清楚。








編輯形狀
接下來要直接在螢幕上處理矩形,使用「選取細部」工具建立圓角,然後將會在「物件」面板中輸入精確的度量單位修改轉角。

1
在頁面上保持選取矩形,按一下「工具」面板中的「選取細部」工具。



選取「選取細部」工具時,矩形上的轉折點會變得更大,變成鑽石的形狀。在矩形上,這些點稱為半徑控點。
2

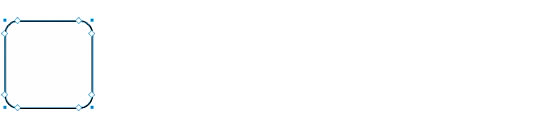

使用「選取細部」工具,將一個半徑控點往矩形的中間拖曳。
在拖曳時,轉角會變成圓角,曲線的某一邊會出現另外兩個半徑控點。矩形的其他轉角也會反映這個變更,因為在「物件」面板的「轉角」部分已選取了「整體縮放」。如果取消選取「整體縮放」,您可以分開修改每個轉角。



3
如果要準確設定圓角的曲線,在「物件」面板的「轉角」區段將轉角半徑設定為 8,然後按 Enter 鍵 (Windows) 或 Return 鍵 (Macintosh)。



轉角的曲線會依照指定的量變更。
您已經建立了矩形,並在螢幕上和「物件」面板中修改其大小和形狀。在下一節中,要套用多種筆觸和一個填色完成矩形。
